在雷达系统中，环形器是实现收发信号高效隔离与定向传输的核心无源器件，通过铁氧体材料的非互易特性，精确引导信号流向：发射时将高功率脉冲从发射机定向传输至天线端口，接收时则将天线捕获的微弱回波无损导入接收机通道，同时阻断发射信号对接收机的干扰，从而解决收发共天线的技术难题，并保护敏感接收组件免受损伤。其单向传输特性大幅提升了雷达系统的稳定性与探测精度，成为现代雷达射频前端不可或缺的“信号交通指挥官”。
环形器在雷达中的关键作用：
1.收发隔离与信号定向

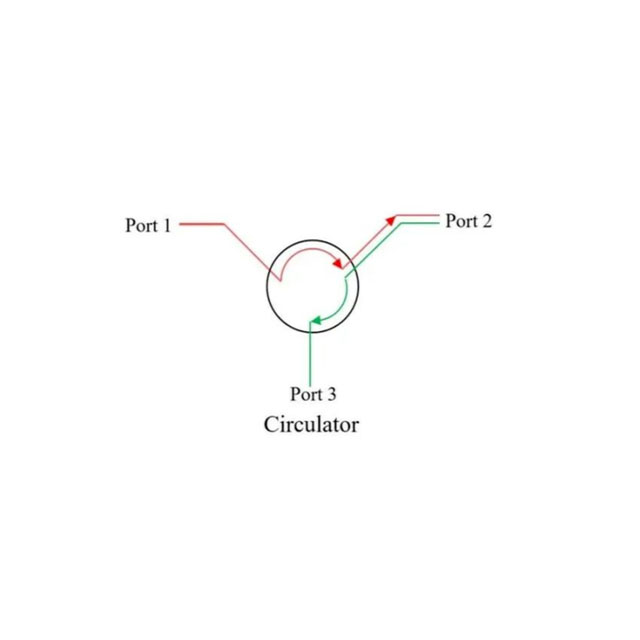

工作原理（以三端口环形器为例）
端口1 : 连接发射机 (TX)。
端口2 : 连接天线 (Antenna)。
端口3 : 连接接收机 (RX)。
发射状态：强大的发射脉冲从 TX (Port 1) 进入环形器。根据环形器的非互易特性，信号几乎全部流向 Port 2 (天线)，只有极小部分流向 Port 3 (RX)。
接收状态： 微弱的回波信号从天线 (Port 2) 进入环形器。根据环形器的非互易性，信号几乎全部流向 Port 3 (RX)，只有极小部分流向 Port 1 (TX)。。
2.接收机保护
作为接收机前端的“防火墙”，环形器可以隔离发射脉冲的残余能量及外部强干扰（如邻近雷达信号），防止低噪声放大器（LNA）烧毁或饱和。
环形器常与限幅器组合构成接收机保护电路，增强可靠性。
3.系统稳定性保障
环形器可以吸收天线端反射的无效能量，避免发射机因阻抗失配引发振荡。
与此同时，环形器也可以降低通道间信号串扰，优化整体信号完整性。
雷达对环形器的核心需求：
频率范围：适配多频段通信需求
隔离度： 决定反向信号阻断能力
插入损耗：信号传输衰减
功率容量：耐受高功率发射场景
结论： 环形器实现收发切换是无源的、无需控制信号、切换速度极快（几乎是瞬时，仅受限于电磁波传播速度），功耗低、可靠性极高。这对于需要快速切换（如脉冲雷达）的系统至关重要。没有环形器，现代高性能的雷达系统难以稳定可靠的工作。
